Drehflügeltor EIFFEL

Flügel mit Füllung 8/6/8 im Rahmen 60 × 40, mit Pfosten passend zum Flügel.

Zweiflügeliges Drehflügeltor mit Doppelstabfüllung, an seinen Pfosten

Die schwerere der beiden Drehflügeltor-Linien. Ein Tor wird als Flügel und Pfosten angeboten, nicht als Einheit, eine Linie deckt so Einzel- und Doppeltore ab. Flügel und Pfosten gibt es feuerverzinkt, pulverbeschichtet oder feuerverzinkt und anschließend pulverbeschichtet.

Artikel: 357
Farben und Oberflächen: Feuerverzinkt · Feuerverzinkt + RAL 6005 · Feuerverzinkt + RAL 7016 · RAL 6005 · RAL 7016

Angebot für dieses Produkt anfordern

Artikel

Flügel

175 Artikel · Höhe 0,80 – 2,00 m · Breite 1,00 m · 1,25 m · 1,50 m · 2,00 m · 2,50 m

Drehflügeltor EIFFEL — Flügel
Breite	Höhe	Feuerverzinkt	Feuerverzinkt + RAL 6005Moosgrün	Feuerverzinkt + RAL 7016Anthrazitgrau	RAL 6005Moosgrün	RAL 7016Anthrazitgrau
1,00 m	0,80 m	VNE0001HDG	VNE0001HD05	VNE0001HD16	VNE0001R05	VNE0001R16
	1,00 m	VNE0002HDG	VNE0002HD05	VNE0002HD16	VNE0002R05	VNE0002R16
	1,20 m	VNE0003HDG	VNE0003HD05	VNE0003HD16	VNE0003R05	VNE0003R16
	1,40 m	VNE0004HDG	VNE0004HD05	VNE0004HD16	VNE0004R05	VNE0004R16
	1,60 m	VNE0005HDG	VNE0005HD05	VNE0005HD16	VNE0005R05	VNE0005R16
	1,80 m	VNE0006HDG	VNE0006HD05	VNE0006HD16	VNE0006R05	VNE0006R16
	2,00 m	VNE0007HDG	VNE0007HD05	VNE0007HD16	VNE0007R05	VNE0007R16
1,25 m	0,80 m	VNE0008HDG	VNE0008HD05	VNE0008HD16	VNE0008R05	VNE0008R16
	1,00 m	VNE0009HDG	VNE0009HD05	VNE0009HD16	VNE0009R05	VNE0009R16
	1,20 m	VNE0010HDG	VNE0010HD05	VNE0010HD16	VNE0010R05	VNE0010R16
	1,40 m	VNE0011HDG	VNE0011HD05	VNE0011HD16	VNE0011R05	VNE0011R16
	1,60 m	VNE0012HDG	VNE0012HD05	VNE0012HD16	VNE0012R05	VNE0012R16
	1,80 m	VNE0013HDG	VNE0013HD05	VNE0013HD16	VNE0013R05	VNE0013R16
	2,00 m	VNE0014HDG	VNE0014HD05	VNE0014HD16	VNE0014R05	VNE0014R16
1,50 m	0,80 m	VNE0015HDG	VNE0015HD05	VNE0015HD16	VNE0015R05	VNE0015R16
	1,00 m	VNE0016HDG	VNE0016HD05	VNE0016HD16	VNE0016R05	VNE0016R16
	1,20 m	VNE0017HDG	VNE0017HD05	VNE0017HD16	VNE0017R05	VNE0017R16
	1,40 m	VNE0018HDG	VNE0018HD05	VNE0018HD16	VNE0018R05	VNE0018R16
	1,60 m	VNE0019HDG	VNE0019HD05	VNE0019HD16	VNE0019R05	VNE0019R16
	1,80 m	VNE0020HDG	VNE0020HD05	VNE0020HD16	VNE0020R05	VNE0020R16
	2,00 m	VNE0021HDG	VNE0021HD05	VNE0021HD16	VNE0021R05	VNE0021R16
2,00 m	0,80 m	VNE0022HDG	VNE0022HD05	VNE0022HD16	VNE0022R05	VNE0022R16
	1,00 m	VNE0023HDG	VNE0023HD05	VNE0023HD16	VNE0023R05	VNE0023R16
	1,20 m	VNE0024HDG	VNE0024HD05	VNE0024HD16	VNE0024R05	VNE0024R16
	1,40 m	VNE0025HDG	VNE0025HD05	VNE0025HD16	VNE0025R05	VNE0025R16
	1,60 m	VNE0026HDG	VNE0026HD05	VNE0026HD16	VNE0026R05	VNE0026R16
	1,80 m	VNE0027HDG	VNE0027HD05	VNE0027HD16	VNE0027R05	VNE0027R16
	2,00 m	VNE0028HDG	VNE0028HD05	VNE0028HD16	VNE0028R05	VNE0028R16
2,50 m	0,80 m	VNE0029HDG	VNE0029HD05	VNE0029HD16	VNE0029R05	VNE0029R16
	1,00 m	VNE0030HDG	VNE0030HD05	VNE0030HD16	VNE0030R05	VNE0030R16
	1,20 m	VNE0031HDG	VNE0031HD05	VNE0031HD16	VNE0031R05	VNE0031R16
	1,40 m	VNE0032HDG	VNE0032HD05	VNE0032HD16	VNE0032R05	VNE0032R16
	1,60 m	VNE0033HDG	VNE0033HD05	VNE0033HD16	VNE0033R05	VNE0033R16
	1,80 m	VNE0034HDG	VNE0034HD05	VNE0034HD16	VNE0034R05	VNE0034R16
	2,00 m	VNE0035HDG	VNE0035HD05	VNE0035HD16	VNE0035R05	VNE0035R16

Bandpfosten

91 Artikel · Höhe 1,40 – 2,60 m · Querschnitt 80 × 80 × 2,5 mm · 100 × 100 × 3 mm · 120 × 120 × 3 mm

Drehflügeltor EIFFEL — Bandpfosten
Querschnitt	Höhe	Feuerverzinkt	Feuerverzinkt + RAL 6005Moosgrün	Feuerverzinkt + RAL 7016Anthrazitgrau	RAL 6005Moosgrün	RAL 7016Anthrazitgrau
80 × 80 × 2,5 mm	1,40 m	PCE0001HDG	PCE0001HD05	PCE0001HD16	PCE0001R05	PCE0001R16
	1,60 m	PCE0002HDG	PCE0002HD05	PCE0002HD16	PCE0002R05	PCE0002R16
	1,80 m	PCE0003HDG	PCE0003HD05	PCE0003HD16	PCE0003R05	PCE0003R16
	2,00 m	PCE0004HDG	PCE0004HD05	PCE0004HD16	PCE0004R05	PCE0004R16
	2,20 m	PCE0005HDG	PCE0005HD05	PCE0005HD16	PCE0005R05	PCE0005R16
	2,40 m	PCE0006HDG	PCE0006HD05	PCE0006HD16	PCE0006R05	PCE0006R16
	2,60 m	PCE0007HDG	PCE0007HD05	PCE0007HD16	PCE0007R05	PCE0007R16
100 × 100 × 3 mm	1,40 m	PCE0008HDG	PCE0008HD05	PCE0008HD16	PCE0008R05	PCE0008R16
	1,60 m	PCE0009HDG	PCE0009HD05	PCE0009HD16	PCE0009R05	PCE0009R16
	1,80 m	PCE0010HDG	PCE0010HD05	PCE0010HD16	PCE0010R05	PCE0010R16
	2,00 m	PCE0011HDG	PCE0011HD05	PCE0011HD16	PCE0011R05	PCE0011R16
	2,20 m	PCE0012HDG	PCE0012HD05	PCE0012HD16	PCE0012R05	PCE0012R16
	2,40 m	PCE0013HDG	PCE0013HD05	PCE0013HD16	PCE0013R05	PCE0013R16
	2,60 m	PCE0014HDG	PCE0014HD05	PCE0014HD16	PCE0014R05	PCE0014R16
120 × 120 × 3 mm	1,40 m	PCE0015HDG	PCE0015HD05	PCE0015HD16	Wird in dieser Kombination nicht gefertigt	Wird in dieser Kombination nicht gefertigt
	1,60 m	PCE0016HDG	PCE0016HD05	PCE0016HD16	Wird in dieser Kombination nicht gefertigt	Wird in dieser Kombination nicht gefertigt
	1,80 m	PCE0017HDG	PCE0017HD05	PCE0017HD16	Wird in dieser Kombination nicht gefertigt	Wird in dieser Kombination nicht gefertigt
	2,00 m	PCE0018HDG	PCE0018HD05	PCE0018HD16	Wird in dieser Kombination nicht gefertigt	Wird in dieser Kombination nicht gefertigt
	2,20 m	PCE0019HDG	PCE0019HD05	PCE0019HD16	Wird in dieser Kombination nicht gefertigt	Wird in dieser Kombination nicht gefertigt
	2,40 m	PCE0020HDG	PCE0020HD05	PCE0020HD16	Wird in dieser Kombination nicht gefertigt	Wird in dieser Kombination nicht gefertigt
	2,60 m	PCE0021HDG	PCE0021HD05	PCE0021HD16	Wird in dieser Kombination nicht gefertigt	Wird in dieser Kombination nicht gefertigt

Schlosspfosten

91 Artikel · Höhe 1,40 – 2,60 m · Querschnitt 80 × 80 × 2,5 mm · 100 × 100 × 3 mm · 120 × 120 × 3 mm

Drehflügeltor EIFFEL — Schlosspfosten
Querschnitt	Höhe	Feuerverzinkt	Feuerverzinkt + RAL 6005Moosgrün	Feuerverzinkt + RAL 7016Anthrazitgrau	RAL 6005Moosgrün	RAL 7016Anthrazitgrau
80 × 80 × 2,5 mm	1,40 m	PSE0001HDG	PSE0001HD05	PSE0001HD16	PSE0001R05	PSE0001R16
	1,60 m	PSE0002HDG	PSE0002HD05	PSE0002HD16	PSE0002R05	PSE0002R16
	1,80 m	PSE0003HDG	PSE0003HD05	PSE0003HD16	PSE0003R05	PSE0003R16
	2,00 m	PSE0004HDG	PSE0004HD05	PSE0004HD16	PSE0004R05	PSE0004R16
	2,20 m	PSE0005HDG	PSE0005HD05	PSE0005HD16	PSE0005R05	PSE0005R16
	2,40 m	PSE0006HDG	PSE0006HD05	PSE0006HD16	PSE0006R05	PSE0006R16
	2,60 m	PSE0007HDG	PSE0007HD05	PSE0007HD16	PSE0007R05	PSE0007R16
100 × 100 × 3 mm	1,40 m	PSE0008HDG	PSE0008HD05	PSE0008HD16	PSE0008R05	PSE0008R16
	1,60 m	PSE0009HDG	PSE0009HD05	PSE0009HD16	PSE0009R05	PSE0009R16
	1,80 m	PSE0010HDG	PSE0010HD05	PSE0010HD16	PSE0010R05	PSE0010R16
	2,00 m	PSE0011HDG	PSE0011HD05	PSE0011HD16	PSE0011R05	PSE0011R16
	2,20 m	PSE0012HDG	PSE0012HD05	PSE0012HD16	PSE0012R05	PSE0012R16
	2,40 m	PSE0013HDG	PSE0013HD05	PSE0013HD16	PSE0013R05	PSE0013R16
	2,60 m	PSE0014HDG	PSE0014HD05	PSE0014HD16	PSE0014R05	PSE0014R16
120 × 120 × 3 mm	1,40 m	PSE0015HDG	PSE0015HD05	PSE0015HD16	Wird in dieser Kombination nicht gefertigt	Wird in dieser Kombination nicht gefertigt
	1,60 m	PSE0016HDG	PSE0016HD05	PSE0016HD16	Wird in dieser Kombination nicht gefertigt	Wird in dieser Kombination nicht gefertigt
	1,80 m	PSE0017HDG	PSE0017HD05	PSE0017HD16	Wird in dieser Kombination nicht gefertigt	Wird in dieser Kombination nicht gefertigt
	2,00 m	PSE0018HDG	PSE0018HD05	PSE0018HD16	Wird in dieser Kombination nicht gefertigt	Wird in dieser Kombination nicht gefertigt
	2,20 m	PSE0019HDG	PSE0019HD05	PSE0019HD16	Wird in dieser Kombination nicht gefertigt	Wird in dieser Kombination nicht gefertigt
	2,40 m	PSE0020HDG	PSE0020HD05	PSE0020HD16	Wird in dieser Kombination nicht gefertigt	Wird in dieser Kombination nicht gefertigt
	2,60 m	PSE0021HDG	PSE0021HD05	PSE0021HD16	Wird in dieser Kombination nicht gefertigt	Wird in dieser Kombination nicht gefertigt

Gut zu wissen

Der Pfostenquerschnitt richtet sich nach der Flügelbreite: 80 × 80 mm für einen Flügel von 1,00 m, 100 × 100 mm für 1,25 m, 120 × 120 mm für die breiteren.

Details

Schlosskasten und Drücker am Torrahmen

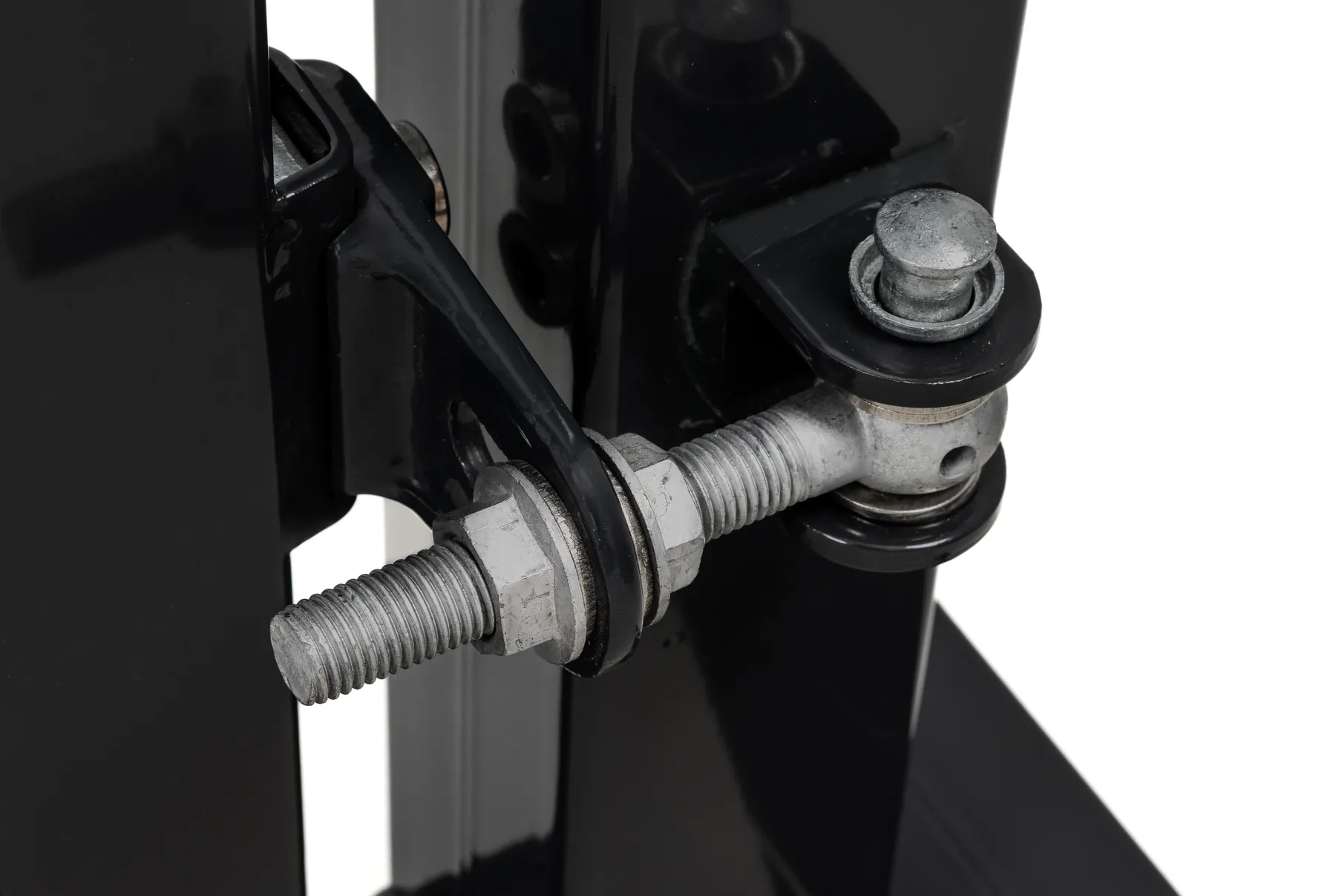

Verstellbares Band zwischen Torpfosten und Flügel

Fragen

Wie wird ein Drehflügeltor angeboten?

Als Flügel und Pfosten, nicht als Einheit. Ein Einzeltor besteht aus einem Flügel, einem Bandpfosten und einem Schlosspfosten, ein Doppeltor aus zwei Flügeln und zwei Pfosten.

Welcher Pfosten gehört zu welchem Flügel?

Der Pfosten ist 0,60 m höher als der Flügel, und sein Querschnitt richtet sich nach der Flügelbreite: 80 × 80 mm für 1,00 m, 100 × 100 mm für 1,25 m, 120 × 120 mm für die breiteren Flügel.
